電子元器件概述
電子元器件是電子元件和電小型的機器、儀器的組成部分，其本身常由若干零件構成，可以在同類產品中通用；常指電器、無線電、儀表等工業的某些零件，如電容、晶體管、游絲、發條等子器件的總稱。常見的有二極管等。

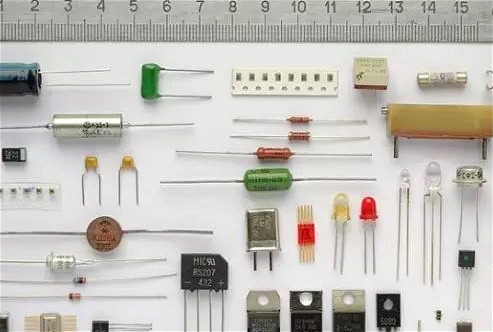

電子元器件包括：電阻、電容器、電位器、電子管、散熱器、機電元件、連接器、半導體分立器件、電聲器件、激光器件、電子顯示器件、光電器件、傳感器、電源、開關、微特電機、電子變壓器、繼電器、印制電路板、集成電路、各類電路、壓電、晶體、石英、陶瓷磁性材料、印刷電路用基材基板、電子功能工藝專用材料、電子膠（帶）制品、電子化學材料及部品等。
電子元器件在質量方面國際上有歐盟的CE認證，美國的UL認證，德國的VDE和TUV以及中國的CQC認證等國內外認證，來保證元器件的合格。
電子元器件的行業現狀與趨勢分析
（一）電子元器件行業現狀
我國電子元件的產量已占全球的近39%以上。產量居世界第一的產品有：電容器、電阻器、電聲器件、磁性材料、壓電石英晶體、微特電機、電子變壓器、印制電路板。
伴隨我國電子信息產業規模的擴大，珠江三角洲、長江三角洲、環渤海灣地區、部分中西部地區四大電子信息產業基地初步形成。這些地區的電子信息企業集中，產業鏈較完整，具有相當?shù)囊?guī)模和配套能力。
我國電子材料和元器件產業存在一些主要問題：中低檔產品過剩，高端產品主要依賴進口；缺乏核心技術，產品利潤較低；企業規模較小，技術開發投入不足。
（二）電子元器件趨勢分析
國務院發布的《“十二五”國家戰略性新興產業發展規劃》，到2015年力爭使戰略性新興產業占國內生產總值(GDP)的比重從2010年的不到4%提高到8%左右，到2020年這個比例爭取達到15%。同時，“十二五”期間，新一代信息技術產業銷售收入年均增長20%以上。這里的“新一代信息技術”包括：超高速光纖與無線通信、物聯網、云計算、數字虛擬、先進半導體和新型顯示等。其中，與電子產業相關的核心產業有：集成電路產品設計、先進和特色芯片制造工藝技術，先進封裝、測試技術以及關鍵設備、儀器，新一代半導體材料和器件工藝技術。
由此可見，未來的三至五年，是電子元器件行業發展的黃金時期，有國家政策的很好支持，同時科技研究的進步也會促進電子元器件行業向更深的層次發展。
未來電子元器件行業發展趨勢：
第一，在集成電路設計方面，國產芯片和軟件的集成應用的強化。期待到2015年，集成電路設計業產值國內市場比重由5%提高到15%。
第二，在顯示技術方面，要積極有序發展大尺寸膜晶體管液晶顯示(TFT-LCD)、加快推進有機發光二極管(OLED)、三維立體(3D)、激光顯示等新一代顯示技術的研發和產業化。
第三，在LED產業方面，攻克LED、OLED產業共性關鍵技術和關鍵裝備，提高LED、OLED照明的經濟性。
第四，在新型元器件方面，掌握智能傳感器和新型電力電子器件及系統的核心技術，提高新興領域?qū)Ｓ迷O備儀器保障和支撐能力，發展片式化、微型化、綠色化的新型元器件。
電子元器件的分類詳情
主動電子元器件和被動電子元器件區別:
主動元件(Active component有源器件):電路元件中能夠執行資料運算、處理的元件.
(包括各式各樣的晶片,例如半導體元件中的電晶體、積體電路、影像管和顯示器等都屬于主動元件。
被動元件（Passive component無源器件）:不影響信號基本特征,而僅令訊號通過而未加以更動的電路元件.
(最常見的有電阻、電容、電感、陶振、晶振、變壓器等如果電子元器件工作時，其內部沒有任何形式的電源，則這種器件叫做無源器件。從電路性質上看，無源器件有兩個基本特點：
（1） 自身不消耗電能，或把電能轉變?yōu)椴煌问降钠渌芰俊?/div>
烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
（2） 只需輸入信號，不需要外加電源就能正常工作。
IC和芯片的區別:
IC是指集成電路全寫是integrated circuit，人們利用微電子技術制成了集成電路,集成電路分為小規模、中規模、大規模、超大規模的集成電路,在幾平方厘米的面積上,包含了幾十個至幾千萬個電子管、晶體管以及其它的器件,芯片是指基于集成電路技術制成的器件.
是指用集成電路制成的處理器.如中央處理器CPU,就是一個超大規模的集成電路.影碟機里的各種光碟的解碼器也是芯片,收音機里的將無線電變成音頻信號的器件也可稱為芯片,掌機游戲里的卡帶也有芯片,IC卡、SIM卡都有芯片.我們身邊的電器幾乎都有芯片,只有規模大小的區別。
電子元器件-常見的無源電子器件
電子元器件系統中的無源器件可以按照所擔當?shù)碾娐饭δ芊譃殡娐奉惼骷⑦B接類器件.
1． 電路類器件
(1) 二極管
(2) 電阻器(resistor)
(3) 電阻排(resistor network)
(4) 電容器(capacitor)
(5) 電感(inductor)
(6) 變壓器(transformer)
(7) 繼電器
(8) 按鍵
(9) 蜂鳴器、喇叭(speaker)
(10) 開關
2． 連接類器件
(1) 連接器(connector)
(2) 插座
(3) 連接電纜
(4) 印刷電路板(PCB)
電子元器件-常見的有源電子器件:
有源器件是電子電路的主要器件,從物理結構、電路功能和工程參數上,有源器件可以分為分立器件和集成電路兩大類。
1． 分立器件
(1) 雙極型晶體三極管(bipolar transistor),一般簡稱三極管,BJT
(2) 場效應晶體管(field effective transistor)
(3) 晶閘管(thyristor),也叫可控硅
(4) 半導體電阻與電容——用集成技術制造的電阻和電容,用于集成電路中.
2． 模擬集成電路器件
模擬集成電路器件是用來處理隨時間連續變化的模擬電壓或電流信號的集成電路器件.
基本模擬集成電路器件一般包括:
(1) 集成運算放大器(operation amplifier),簡稱集成運放
(2) 比較器(comparator)
(3) 對數和指數放大器
(4) 模擬乘/除法器(multiplier/divider)
(5) 模擬開關電路(analog switch)
(6) PLL電路(phase lock loop),即鎖相環電路
(7) 集成穩壓器(voltage regulator)
(8) 參考電源(reference source)
(9) 波形發生器(wave-form generator)
(10) 功率放大器(power amplifier)
3． 數字集成電路器件
(1) 基本邏輯門(logic gate circuit)
(2) 觸發器(flip-flop)
(3) 寄存器(register)
(4) 譯碼器(decoder)
(5) 數據比較器(comparator)
(6) 驅動器
(7) 計數器(counter)
(8) 整形電路
(9) 可編程邏輯器件(PLD)
(10) 微處理器(microprocessor,MPU)
(11) 單片機(Microcontroller,MCU)
(12) DSP器件(Digital signal processor,DSP）
電子元器件檢測
電子元器包含很多，所以在這里先給大家推薦一本《電子元器件檢測》，本書的內容主要介紹的是各種電子元器件的檢測方法，書中列舉了很多常見電子元器件的使用和檢測方法。此書給從事此方面工作的廣大勞動者提供了很好的指導和建議，下圖有作者、編碼、封面，希望對大家有幫助。
下面就簡單的介紹一些常見電子元器件檢測經驗和技巧。
1．測整流電橋各腳的極性
萬用表置R×1k擋，黑表筆接橋堆的任意引腳，紅表筆先后測其余三只腳，如果讀數均為無窮大，則黑表筆所接為橋堆的輸出正極，如果讀數為4～10kΩ，則黑表筆所接引腳為橋堆的輸出負極，其余的兩引腳為橋堆的交流輸入端。
2．判斷晶振的好壞
先用萬用表(R×10k擋)測晶振兩端的電阻值，若為無窮大，說明晶振無短路或漏電；再將試電筆插入市電插孔內，用手指捏住晶振的任一引腳，將另一引腳碰觸試電筆頂端的金屬部分，若試電筆氖泡發紅，說明晶振是好的；若氖泡不亮，則說明晶振損壞。
3．單向晶閘管檢測
可用萬用表的R×1k或R×100擋測量任意兩極之問的正、反向電阻，如果找到一對極的電阻為低阻值(100Ω～lkΩ)，則此時黑表筆所接的為控制極，紅表筆所接為陰極，另一個極為陽極。晶閘管共有3個PN結，我們可以通過測量PN結正、反向電阻的大小來判別它的好壞。測量控制極(G)與陰極[C)之間的電阻時，如果正、反向電阻均為零或無窮大，表明控制極短路或斷路；測量控制極(G)與陽極(A)之間的電阻時，正、反向電阻讀數均應很大；測量陽極(A)與陰極(C)之間的電阻時，正、反向電阻都應很大。
4．雙向晶閘管的極性識別
雙向晶閘管有主電極1、主電極2和控制極，如果用萬用表R×1k擋測量兩個主電極之間的電阻，讀數應近似無窮大，而控制極與任一個主電極之間的正、反向電阻讀數只有幾十歐。根據這一特性，我們很容易通過測量電極之間電阻大小，識別出雙向晶閘管的控制極。而當黑表筆接主電極1。紅表筆接控制極時所測得的正向電阻總是要比反向電阻小一些，據此我們也很容易通過測量電阻大小來識別主電極1和主電極2。
5．檢查發光數碼管的好壞
先將萬用表置R×10k或R×l00k擋，然后將紅表筆與數碼管(以共陰數碼管為例)的“地”引出端相連，黑表筆依次接數碼管其他引出端，七段均應分別發光，否則說明數碼管損壞。
6．判別結型場效應管的電極
將萬用表置于R×1k擋，用黑表筆接觸假定為柵極G的管腳，然后用紅表筆分別接觸另外兩個管腳，若阻值均比較小(5～10 Ω)，再將紅、黑表筆交換測量一次。如阻值均大(∞)，說明都是反向電阻(PN結反向)，屬N溝道管，且黑表筆接觸的管腳為柵極G，并說明原先假定是正確的。若再次測量的阻值均很小，說明是正向電阻，屬于P溝道場效應管，黑表筆所接的也是柵極G。
若不出現上述情況，可以調換紅、黑表筆，按上述方法進行測試，直至判斷出柵極為止。一般結型場效應管的源極與漏極在制造時是對稱的，所以，當柵極G確定以后，對于源極S、漏極D不一定要判別，因為這兩個極可以互換使用。源極與漏極之間的電阻為幾千歐。
7．三極管電極的判別
對于一只型號標示不清或無標志的三極管，要想分辨出它們的三個電極，也可用萬用表測試。先將萬用表量程開關撥在R×100或R×1k電阻擋上。紅表筆任意接觸三極管的一個電極，黑表筆依次接觸另外兩個電極，分別測量它們之間的電阻值，若測出均為幾百歐低電阻時，則紅表筆接觸的電極為基極b，此管為PNP管。若測出均為幾十至上百千歐的高電阻時，則紅表筆接觸的電極也為基極b，此管為NPN管。
在判別出管型和基極b的基礎上，利用三極管正向電流放大系數比反向電流放大系數大的原理確定集電極。任意假定一個電極為c極，另一個電極為e極。將萬用表量程開關撥在R×1k電阻擋上。對于：PNP管，令紅表筆接c極，黑表筆接e極，再用手同時捏一下管子的b、c極，但不能使b、c兩極直接相碰，測出某一阻值。然后兩表筆對調進行第二次測量，將兩次測的電阻相比較，對于：PNP型管，阻值小的一次，紅表筆所接的電極為集電極。對于NPN型管阻值小的一次，黑表筆所接的電極為集電極。
8．電位器的好壞判別
先測電位器的標稱阻值。用萬用表的歐姆擋測“1”、“3”兩端(設“2”端為活動觸點)，其讀數應為電位器的標稱值，如萬用表的指針不動、阻值不動或阻值相差很多，則表明該電位器已損壞。再檢查電位器的活動臂與電阻片的接觸是否良好。用萬用表的歐姆擋測“1”、“2”或“2”、“3”兩端，將電位器的轉軸按逆時針方向旋至接近“關”的位置，此時電阻應越小越好，再徐徐順時鐘旋轉軸柄，電阻應逐漸增大，旋至極端位置時，阻值應接近電位器的標稱值。如在電位器的軸柄轉動過程中萬用表指針有跳動瑚象，描踢活動觸』點接觸不良。
9．測量大容量電容的漏電電阻
用500型萬用表置于R×10或R×100擋，待指針指向最大值時，再立即改用R×1k擋測量，指針會在較短時間內穩定，從而讀出漏電電阻阻值。
10．判別紅外接收頭引腳
萬用表置R×1k擋，先假設接收頭的某腳為接地端，將其與黑表筆相接，用紅表筆分別測量另兩腳電阻，對比兩次所測阻值(一般在4～7k Q范圍)，電阻較小的一次其紅表筆所接為+5V電源引腳，另一阻值較大的則為信號引腳。反之，若用紅表筆接已知地腳，黑表筆分別測已知電源腳及信號腳，則阻值都在15kΩ以上，阻值小的引腳為+5V端，阻值偏大的引腳為信號端。如果測量結果符合上述阻值則可判斷該接收頭完好。
11．判斷無符號電解電容極性
先將電容短路放電，再將兩引線做好A、B標記，萬用表置R×100或R×1k擋，黑表筆接A引線，紅表筆接B引線，待指針靜止不動后讀數，測完后短路放電；再將黑表筆接B引線，紅表筆接A引線，比較兩次讀數，阻值較大的一次黑表筆所接為正極，紅表筆所接為負極。
12．測發光二極管
取一個容量大于100“F的電解電容器(容量越大，現象越明顯)，先用萬用表R×100擋對其充電，黑表筆接電容正極，紅表筆接負極，充電完畢后，黑表筆改接電容負極，將被測發光二極管接于紅表筆和電容正極之間。如果發光二極管亮后逐漸熄滅，表明它是好的。此時紅表筆接的是發光二極管的負極，電容正極接的是發光二極管的正極。如果發光二極管不亮，將其兩端對調重新接上測試，還不亮，表明發光二極管已損壞。
13. 光電耦合器檢測
萬用表選用電阻R×100擋，不得選R×10k擋，以防電池電壓過高擊穿發光二極管。紅、黑表筆接輸入端，測正、反向電阻，正常時正向電阻為數十歐姆，反向電阻幾千歐至幾十千歐。若正、反向電阻相近，表明發光二極管已損壞。萬用表選電阻R×1擋。紅、黑表筆接輸出端，測正、反向電阻，正常時均接近于∞，否則受光管損壞。萬用表選電阻R×10擋，紅、黑表筆分別接輸入、輸出端測發光管與受光管之間的絕緣電阻(有條件應用兆歐表測其絕緣電阻，此時兆歐表輸出額定電壓應略低于被測光電耦合器所允許的耐壓值)，發光管與受光管問絕緣電阻正常應為∞。
14．光敏電阻的檢測
檢測時將萬用表撥到R×1kΩ擋，把光敏電阻的受光面與入射光線保持垂直，于是在萬用表上直接測得的電阻就是亮阻。再把光敏電阻置于完全黑暗的場所，這時萬用表所測出的電阻就是暗阻。如果亮阻為幾千歐至幾十干歐，暗阻為幾至幾十兆歐，說明光敏電阻是好的。
15．激光二極管損壞判別
拆下激光二極管，測量其阻值，正常情況下反向阻值應為無窮大，正向阻值在20kΩ～40kΩ。如果所測的正向阻值已超過50kΩ，說明激光二極管性能已下降；如果其正向阻值已超過90kΩ，說明該管已損壞，不能再使用了。
電子元器件如何檢測

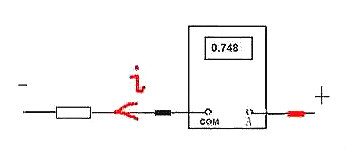

一、交直流電流的測量
根據測量電流的大小選擇適當?shù)碾娏鳒y量量程和紅表筆的插入“A”電流插孔，測量直流時，紅表筆（插入電流插孔中）接觸電壓高一端，黑表筆接觸電壓低的一端，正向電流從紅表筆流入萬用表，再從黑表筆流出，當要測量的電流大小不清楚的時候，先用最大的量程來測量，然后再逐漸減小量程來精確測量。

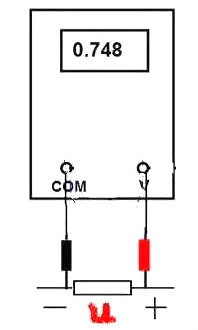

二、交直流電壓的測量
紅表筆插入“V/Ω”插孔中，根據電壓的大小選擇適當?shù)碾妷簻y量量程，黑表筆接觸電路“地”端，紅表筆接觸電路中待測點。特別要注意，數字萬用表測量交流電壓的頻率很低（45～500Hz），中高頻率信號的電壓幅度應采用交流毫伏表來測量。
三、電阻的測量
電阻的測量比較簡單紅表筆插入“V/Ω”插孔中，黑表筆插入"com"插孔，根據電阻的大小選擇適當?shù)碾娮铏n，紅、黑兩表筆分別接觸電阻兩端，觀察讀數即可。特別是，測量在路電阻時（在電路板上的電阻），應先把電路的電源關斷，以免引起讀數抖動。禁止用電阻檔測量電流或電壓（特別是交流220V電壓），否則容易損壞萬用表。在路檢測時注意電阻不能有并聯支路。電阻檔選的比較大時（比如測量10M的電阻）應先將兩支表筆短路，顯示的值可能為1M。每次測量完畢需把測量結果減去此值，才是實際電阻值(電阻檔高時，誤差會比較大)。
四、短開路檢測
將功能、量程開關轉到蜂鳴檔位置，兩表筆分別測試點，若有短路，則蜂鳴器會響。用此方法可以檢測電路線路的通斷情況。注意：蜂鳴器響并不一定表示兩點間線路短路，若兩點間電阻比較小（20Ω）也會響。
五、數字萬用表電容檢測方法

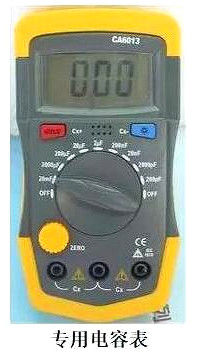

檢測電容有專用的電容表來測量電容容量，也可用萬用表測量。如下圖所示
某些數字萬用表具有測量電容的功用，UT51其量程分為200μ和20μ兩檔。測量時先將紅表筆接到電流端孔，黑表筆接到COM端孔，功能檔位選擇電容檔位，再用紅黑表筆接已放電的電容兩引腳（注意極性），選取適當?shù)牧砍毯缶涂勺x取顯示數據。200μ檔，宜于測量20uF至200μF之間的電容；20μ檔，宜于測量2μF至20μF之間的電容。
六、電感器的檢測
將萬用表置于電阻檔，紅、黑表筆各接色碼電感器的任一引出端，此時指針應向右擺動。根據測出的電阻值大小，可具體分下述三種情況進行鑒別：
1、被測色碼電感器電阻值為零，其內部有短路性故障。
2、被測色碼電感器直流電阻值的大小與繞制電感器線圈所用的漆包線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測色碼電感器是正常的。

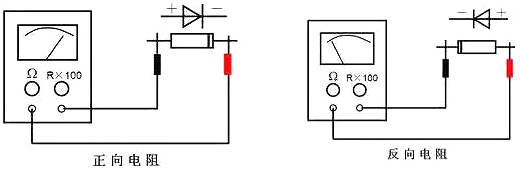

七、二極管的正反向電阻，壓降和好壞的判斷
首先要強調的是用數字萬用表測量二極管時，實測的是二極管的正向電壓值，而指針式萬用表則測的是二極管正反向電阻的值。二極管有鍺管和硅管之分。鍺管正向壓降比硅管小，0.1-0.3V為鍺二極管，0.5-0.8V則為硅二極管。
