在實際工作中，為了放大非常微弱的信號，需要把若干個基本放大電路連接起來，組成多級放大電路，以獲得更高的放大倍數和功率輸出。
多級放大電路內部各級之間的連接方式稱為耦合方式。常用的耦合方式有三種，即阻容耦合方式、直接耦合方式和變壓器耙合方式。
阻容耦合
通過電容和電阻將信號由一級傳輸?shù)搅硪患?jí)的方式稱為阻容耦合。

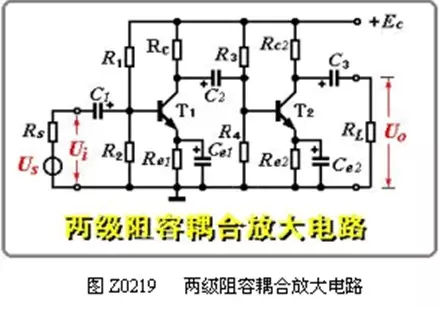

圖 Z0219所示電路是典型的兩級阻容耦合放大電路。
優點：耦合電容的隔直通交作用，使兩級Q相互獨立，給設計和調試帶來了方便；
缺點：放大頻率較低的信號將產生較大的衰減，加之不便于集成化，因而在應用上也就存在一定的局限性。
直接耦合
多級放大電路中各級之間直接
（或通過電阻）連接的方式，稱為直接耦合。
直接耦合放大電路具有結構簡單、便于集成化、能夠放大變化十分緩慢的信號、信號傳輸效率高等優點，在集成電路中獲得了廣泛的應用。

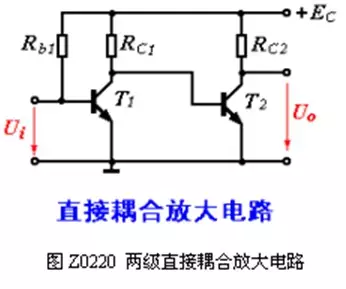

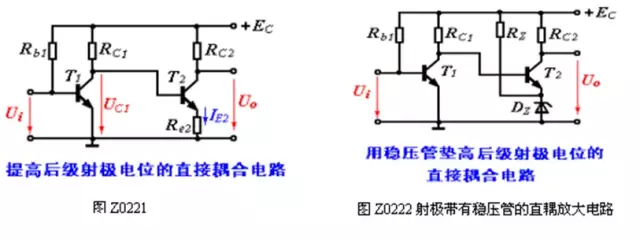

兩級直接耦合放大電路如圖Z0220所示。采用直接耦合，各級的靜態工作點將相互影響。如圖中T1管的UCE1受到UBE2的限制，僅有0.7V左 右。因此，第一級輸出電壓的幅值將很小。為了保證第一級有合適的靜態工作點，必須提高T2管的發射極電位，為此，可在T2的發射極接入電阻（圖 Z0221）、二極管或穩壓管（圖Z0222）等。

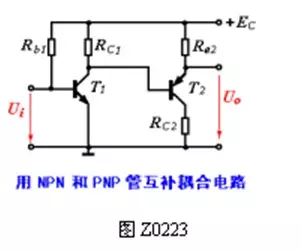

在直接耦合放大電路中，常用由NPN型和PNP型晶體管組成的直接耦合放大電路，如圖Z0223所示。
變壓器耦合

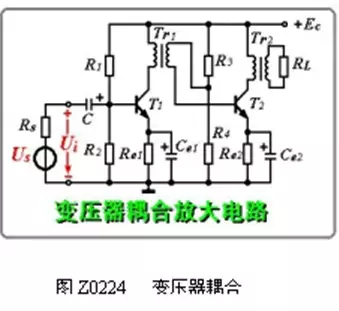

變壓器耦合放大電路如圖Z0224所示。這種耦合電路的特點是：級間無直流通路，各級Q獨立；變壓器具有阻抗變換作用，可獲最佳負載；變壓器造價高、體積大、不能集成，其應用受到限制。
